DC socket - 5.5 x 2.5mm - 12V - Voor soldeerwerk

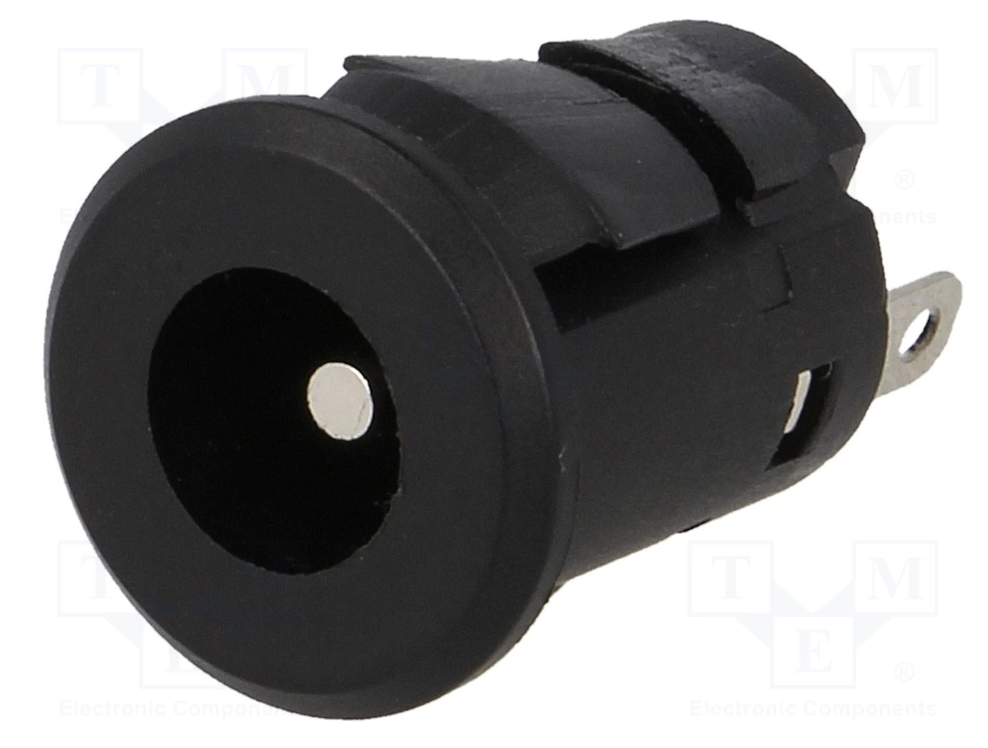

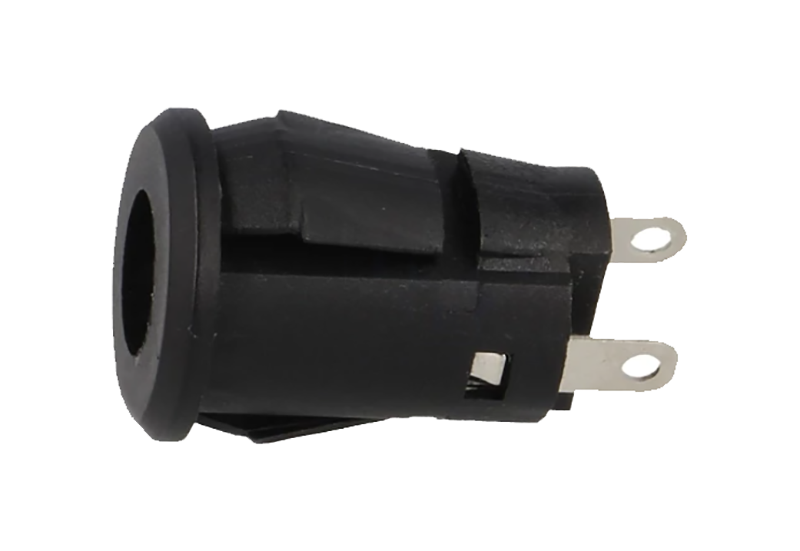

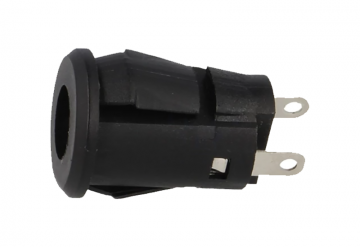

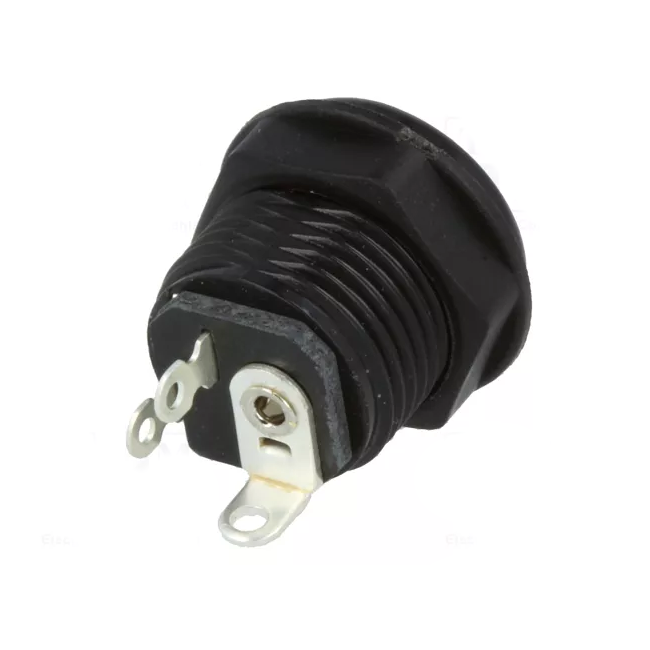

Deze rechte DC chassis socket is bedoeld voor vaste montage in een paneel of behuizing. De aansluiting heeft een contactmaat van 5,5/2,5 mm en is geschikt voor een nominale spanning van 12 V DC en een nominale stroom van 1 A. De elektrische aansluiting gebeurt via soldeerogen, zodat de bedrading rechtstreeks aan de socket kan worden gesoldeerd.

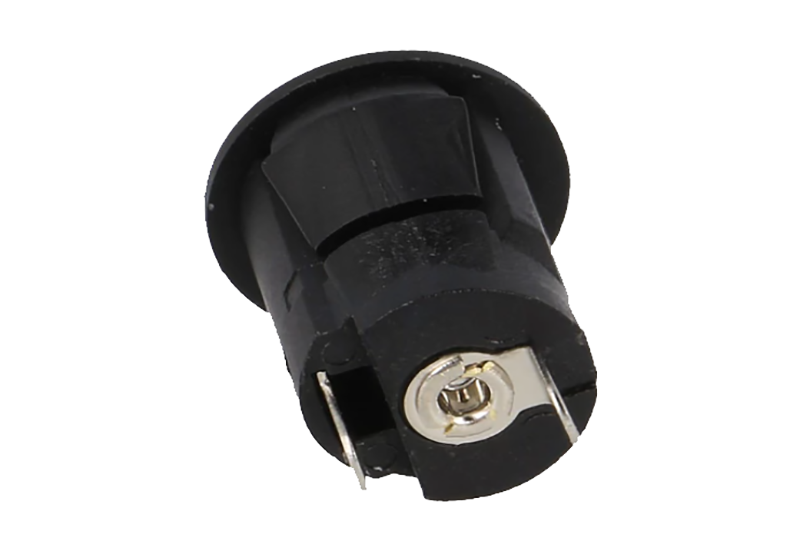

De socket wordt vanaf de voorzijde gemonteerd en met een moer aan de achterzijde vastgezet. Daarnaast beschikt de uitvoering over een verbreekcontact. Het temperatuurbereik loopt van -25 °C tot +70 °C en de fabrikant specificeert minimaal 5000 aansluitcycli.

Belangrijkste kenmerken

• Rechte DC chassis socket met verbreekcontact
• Contactmaat: 5,5/2,5 mm
• Nominale spanning: 12 V DC
• Nominale stroom: 1 A
• Elektrische aansluiting via soldeerogen
• Voorzijde-montage met bevestigingsmoer

Specificaties

• Type: DC voedingsconnector / chassis socket
• Uitvoering: recht
• Aantal polen: 2
• Contactmaat: 5,5/2,5 mm
• Nominale spanning: 12 V DC
• Nominale stroom: 1 A
• Temperatuurbereik: -25 °C tot +70 °C
• Diameter opening: 6,3 mm
• Diameter middenpen: 2,35 mm
• Contactweerstand: ≤ 30 mΩ
• Isolatieweerstand: ≥ 100 MΩ
• Testspanning: 500 V/60 s
• Insteekkracht: ≤ 30 N
• Uittrekkracht: 3–30 N
• Aansluitcycli: ≥ 5000
• Elektrische montage: solderen
• Mechanische montage: voor paneel, bevestiging met moer aan achterzijde
• Materiaal isolatiehuis: ABS, HB volgens UL 94
• Contactpen: CuZn, vernikkeld
• Contact: CuZn/Cu-legering, verzilverd
• Isolatie: PF
• Moer: PA
