Kunststof scharnier zwart 40 mm met afdekkapjes - NN7075
Kunststof scharnier zwart 40 mm met afdekkapjes

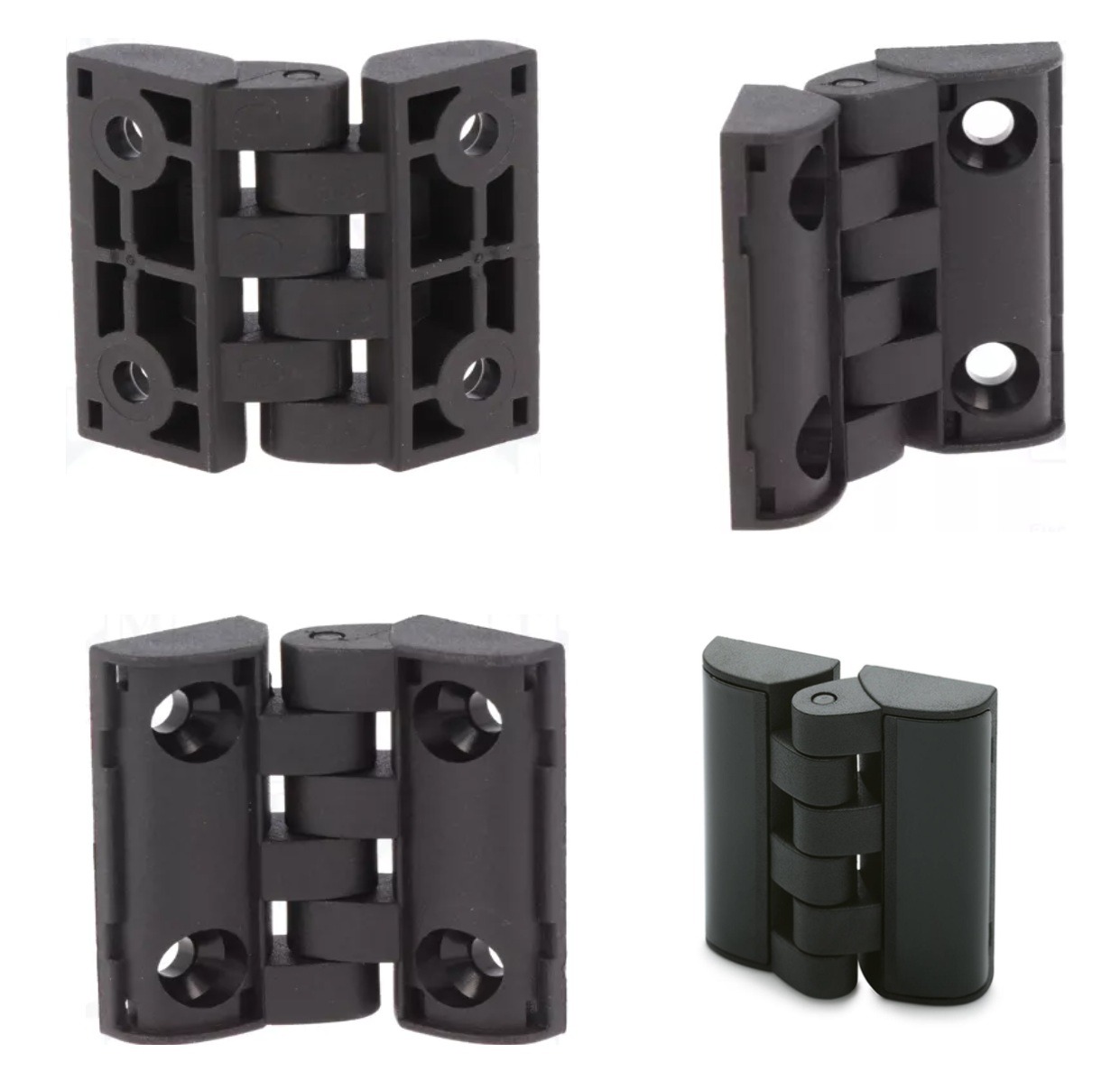

Dit kunststof scharnier is een compact en stevig scharnier, geschikt voor het bevestigen van deuren, kleppen, luiken en panelen. Dankzij de hoogwaardige, glasvezelversterkte kunststof constructie combineert dit scharnier een laag gewicht met een hoge mechanische sterkte.

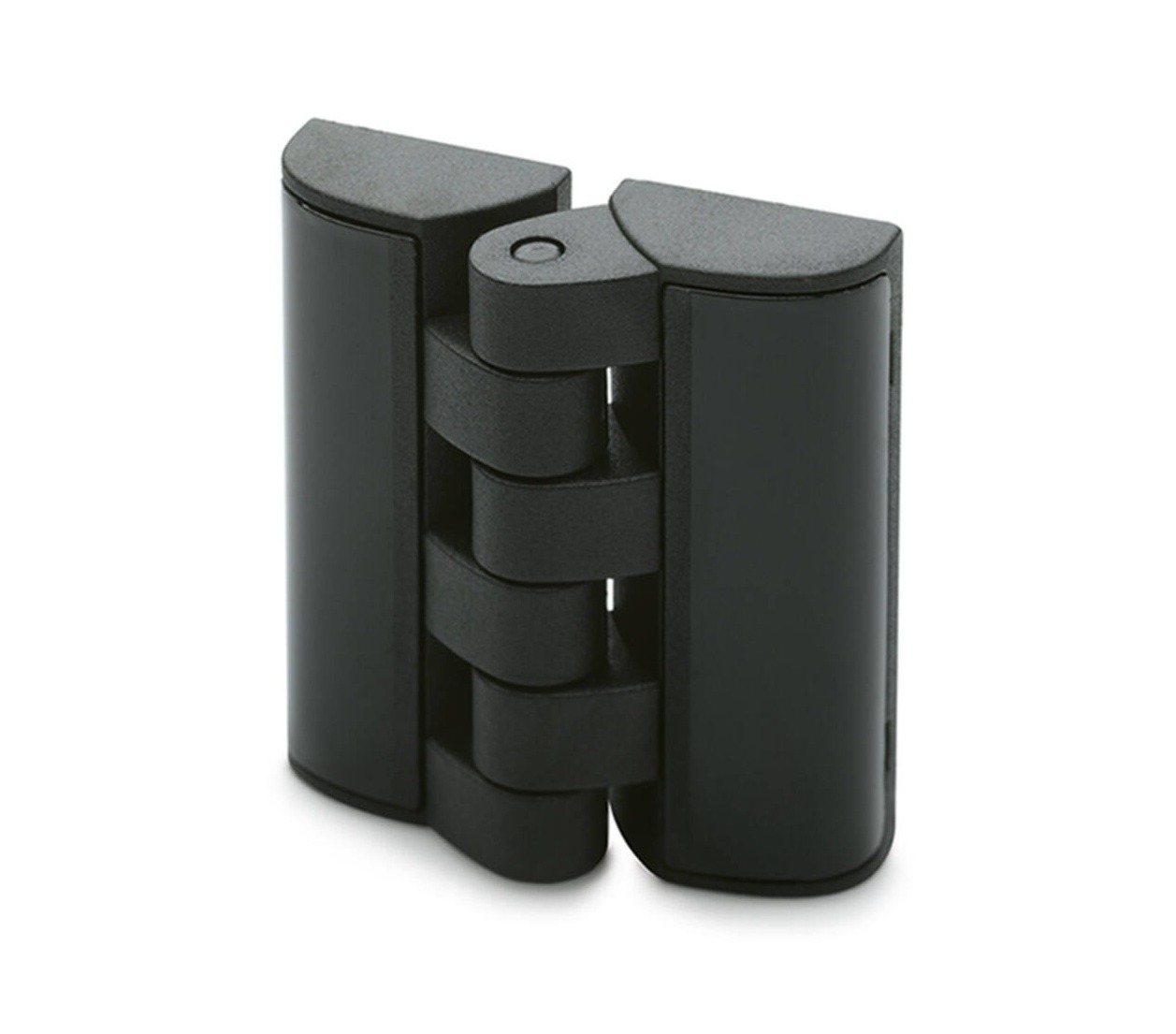

Het scharnier is uitgevoerd in het zwart en voorzien van twee glanzend zwarte afdekkapjes. Deze kapjes worden eenvoudig vastgeklikt en zorgen ervoor dat de bevestigingsschroeven netjes uit het zicht verdwijnen. Hierdoor ontstaat een strakke en professionele afwerking.
De scharnierpen is vervaardigd uit slijtvast POM-kunststof, wat zorgt voor een soepele draaibeweging. Met een maximale openingshoek van circa 200° biedt het scharnier een ruime bewegingsvrijheid.
Dankzij de temperatuurbestendigheid van -20°C tot +80°C is het scharnier geschikt voor uiteenlopende toepassingen, waaronder machinebouw, technische behuizingen, schakelkasten en meubelconstructies.
Belangrijkste kenmerken
-
Hoogwaardig glasvezelversterkt kunststof scharnier
-
Compact formaat van 39,5 × 38 mm
-
Inclusief zwarte afdekkapjes voor onzichtbare schroefbevestiging
-
Slijtvaste kunststof scharnierpen
-
Maximale openingshoek van circa 200°
-
Geschikt voor verzonken bevestigingsschroeven
-
Lichtgewicht en stevige constructie
-
Temperatuurbestendig van -20°C tot +80°C
-
Strakke zwarte afwerking
Technische specificaties
| Eigenschap | Specificatie |
|---|---|
| Producttype | Kunststof scharnier |
| Materiaal behuizing | Glasvezelversterkt polyamide (PA) |
| Materiaal scharnierpen | Polyoxymethyleen (POM) |
| Materiaal afdekkapjes | Polybutyleentereftalaat (PBT) |
| Kleur | Zwart |
| Afwerking scharnier | Mat |
| Afwerking afdekkapjes | Glanzend |
| Lengte | 39,5 mm |
| Breedte | 38 mm |
| Hoogte / dikte | 13 mm |
| Hartafstand montagegaten | 25 × 25 mm |
| Diameter montagegaten | 4,5 mm |
| Aantal montagegaten | 4 |
| Bevestiging | Verzonken schroeven |
| Maximale openingshoek | Circa 200° |
| Bedrijfstemperatuur | -20°C tot +80°C |
| Aanbevolen aanhaalmoment | 2 Nm |
| Gewicht | Circa 11 gram |
| Afdekkapjes | Inclusief, klikmontage |
Mechanische belastbaarheid
| Belastingsrichting | Maximale werkbelasting | Breukbelasting |
|---|---|---|
| Axiaal | 300 N | 1500 N |
| Radiaal | 300 N | 1500 N |
| Onder 90° | 200 N | 750 N |
De opgegeven belastingswaarden zijn afkomstig van de fabrikant.
De daadwerkelijke belastbaarheid is afhankelijk van de montage, bevestigingsmaterialen en toepassing.
Toepassingen
Dit kunststof scharnier is onder andere geschikt voor:
-
Machineafschermingen en technische installaties
-
Schakelkasten en elektrische behuizingen
-
Kastdeuren, luiken en inspectiepanelen
-
Industriële en technische meubelconstructies
-
Kunststof en metalen panelen
Montage

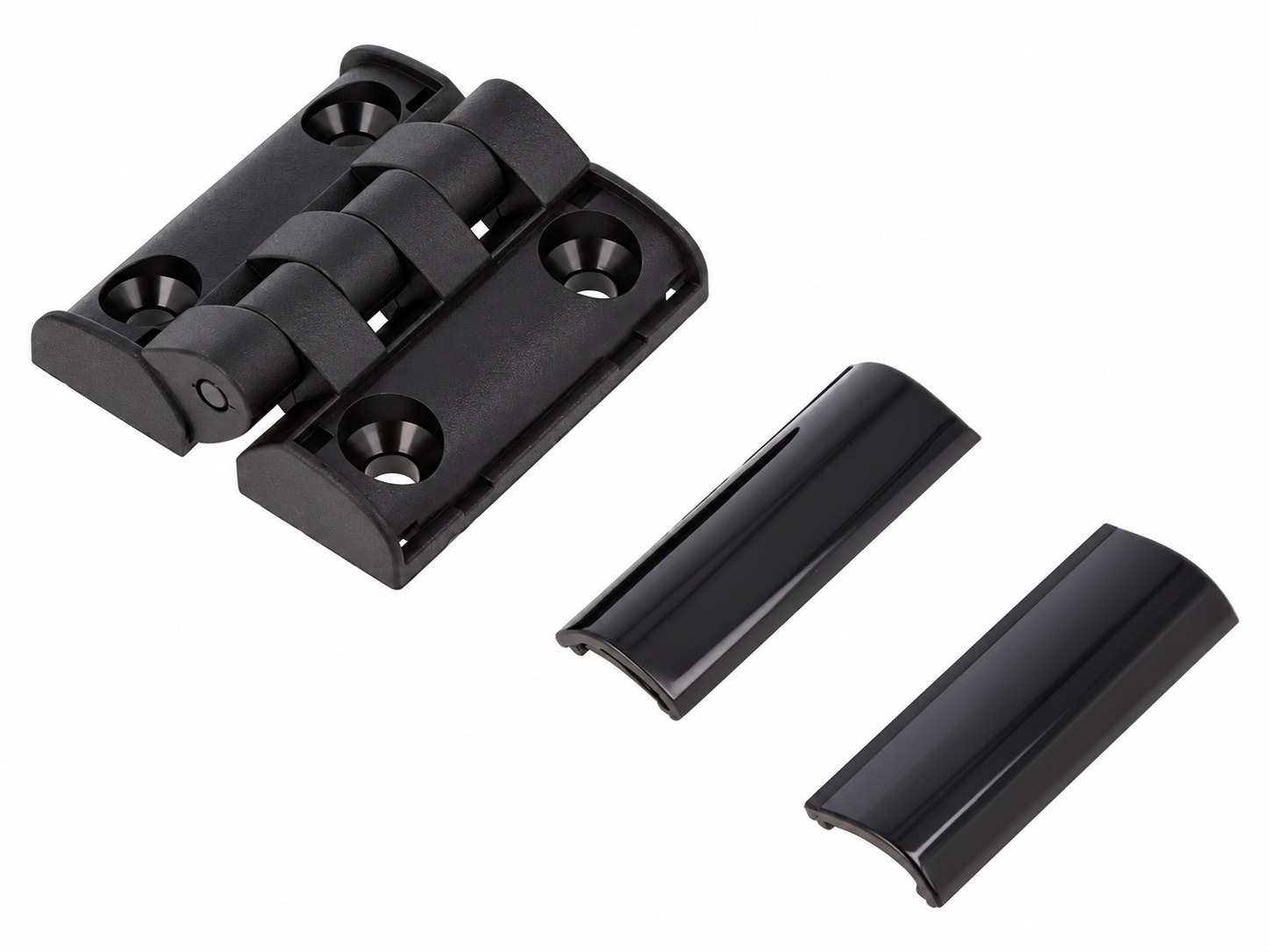

Het scharnier wordt bevestigd met vier verzonken schroeven via de voorgeboorde montagegaten. Na montage worden de meegeleverde zwarte afdekkapjes eenvoudig vastgeklikt, waardoor de schroefkoppen volledig worden afgedekt.
Let op: overschrijd de maximale openingshoek van circa 200° niet om beschadiging van het scharnier te voorkomen.
