Kunststof scharnier zwart 30 mm – versterkte uitvoering - NN7077
Kunststof scharnier zwart 30 mm – versterkte uitvoering

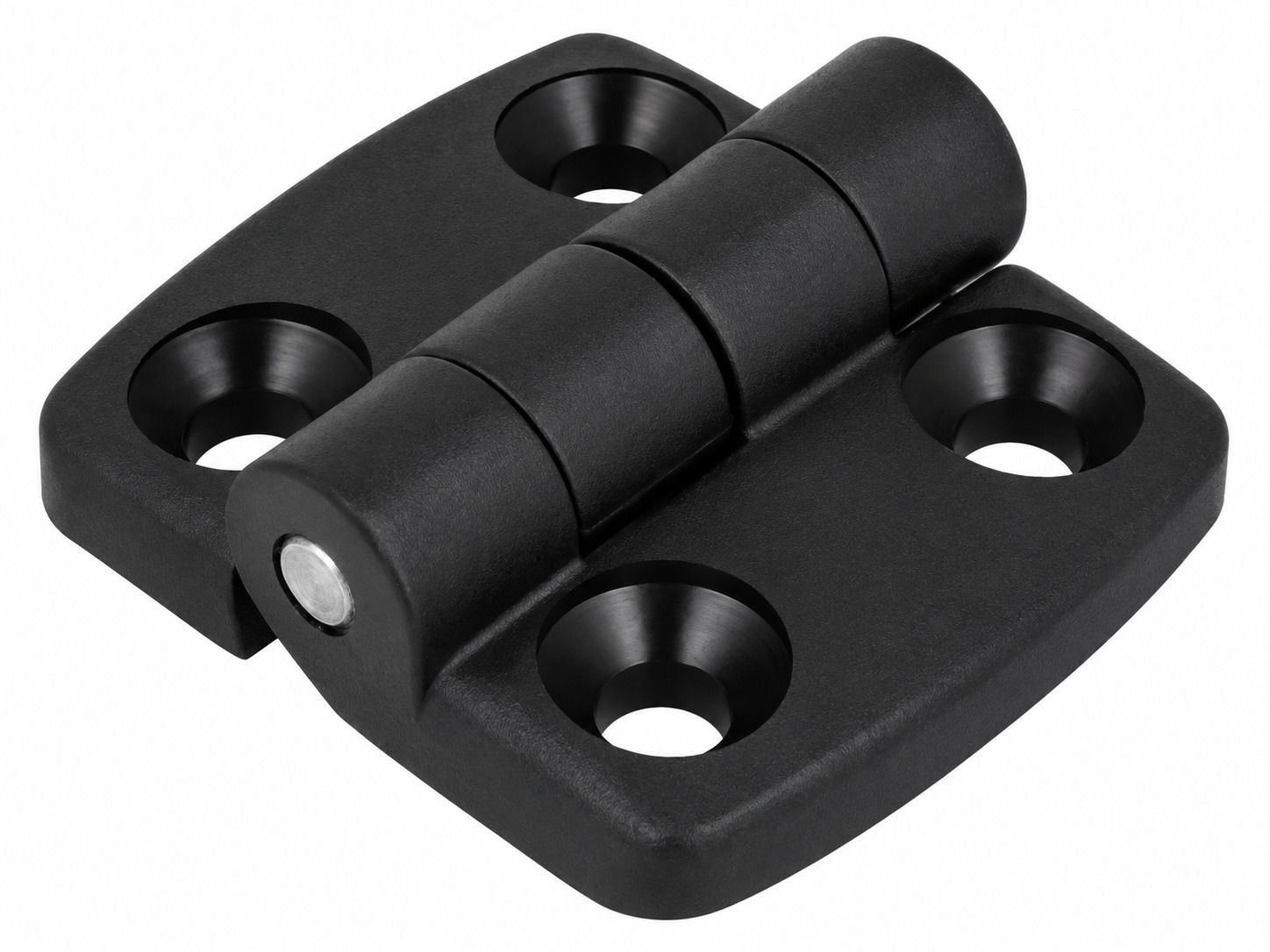

Dit kunststof scharnier is een compact en stevig scharnier, geschikt voor het bevestigen van deuren, kleppen, luiken en panelen. Dankzij de hoogwaardige, glasvezelversterkte kunststof constructie combineert dit scharnier een laag gewicht met een hoge mechanische sterkte.
Het scharnier is uitgevoerd in het zwart en heeft een symmetrische constructie met vier verzonken montagegaten. Hierdoor kan het eenvoudig worden bevestigd op verschillende ondergronden, waaronder aluminium profielen, metalen constructies en kunststof panelen. De compacte afmetingen van 59 × 48 mm en afgeronde hoeken zorgen voor een nette en professionele afwerking.
De scharnierpen is vervaardigd uit roestvast staal, wat zorgt voor een sterke, slijtvaste en duurzame verbinding. De niet-uitneembare scharnierconstructie zorgt ervoor dat beide scharnierhelften permanent met elkaar verbonden blijven. Met een openingshoek van 180° biedt het scharnier een ruime bewegingsvrijheid.
Met een maximale axiale testbelasting van 400 N en een radiale testbelasting van 700 N is dit scharnier geschikt voor uiteenlopende industriële en technische toepassingen. Denk hierbij aan machinebouw, technische behuizingen, schakelkasten en aluminium profielconstructies.
Belangrijkste kenmerken
-
Hoogwaardig glasvezelversterkt kunststof scharnier
-
Compacte uitvoering van 59 × 48 mm
-
Niet-uitneembare scharnierconstructie
-
Sterke en slijtvaste roestvaststalen scharnierpen
-
Openingshoek van 180°
-
Maximale axiale testbelasting van 400 N
-
Maximale radiale testbelasting van 700 N
-
Vier montagegaten voor een stevige bevestiging
-
Geschikt voor M6 verzonken bevestigingsschroeven
-
Uitvoering zonder positioneringsnokken
-
Lichtgewicht constructie van slechts 36 gram
-
Afgeronde hoeken voor een nette afwerking
-
Strakke zwarte uitvoering
Technische specificaties
| Eigenschap | Specificatie |
|---|---|
| Producttype | Kunststof combinatiescharnier |
| Materiaal behuizing | Glasvezelversterkt polyamide (PA) |
| Materiaal scharnierpen | Roestvast staal (RVS) |
| Kleur | Zwart |
| Uitvoering | Niet-uitneembaar |
| Scharnieruitvoering | 30/30 mm |
| Totale breedte | 59 mm |
| Totale hoogte | 48 mm |
| Dikte scharnierblad | 9 mm |
| Hartafstand montagegaten horizontaal A1 / A2 | 17,5 / 17,5 mm |
| Hartafstand montagegaten verticaal | 28 mm |
| Afmetingen B1 / B2 | 29,5 / 29,5 mm |
| Positioneringsnokken (N) | Geen |
| Diameter montagegaten | 6,6 mm |
| Diameter scharnierpen | 6 mm |
| Diameter scharnierrol | 14 mm |
| Aantal montagegaten | 4 |
| Bevestiging | M6 verzonken schroeven |
| Openingshoek | 180° |
| Maximale axiale testbelasting | 400 N |
| Maximale radiale testbelasting | 700 N |
| Gewicht | 36 gram |
Mechanische belastbaarheid
| Belastingsrichting | Maximale testbelasting |
|---|---|
| Axiaal (FAmax) | 400 N |
| Radiaal (FRmax) | 700 N |
De opgegeven belastingswaarden zijn afkomstig van de fabrikant en gebaseerd op belastingstests waarbij wordt gemeten bij welke kracht onderdelen van het scharnier breken.
De daadwerkelijke veilige werkbelasting is afhankelijk van de montage, bevestigingsmaterialen en toepassing. De vermelde waarden mogen daarom niet rechtstreeks als toegestane werkbelasting worden beschouwd.
Toepassingen
Dit kunststof scharnier is onder andere geschikt voor:
-
Machineafschermingen en technische installaties
-
Aluminium constructieprofielen en machineframes
-
Schakelkasten en elektrische behuizingen
-
Kastdeuren, luiken en inspectiepanelen
-
Industriële en technische meubelconstructies
-
Kunststof en metalen panelen
-
Beschermkappen en toegangsdeuren van machines
