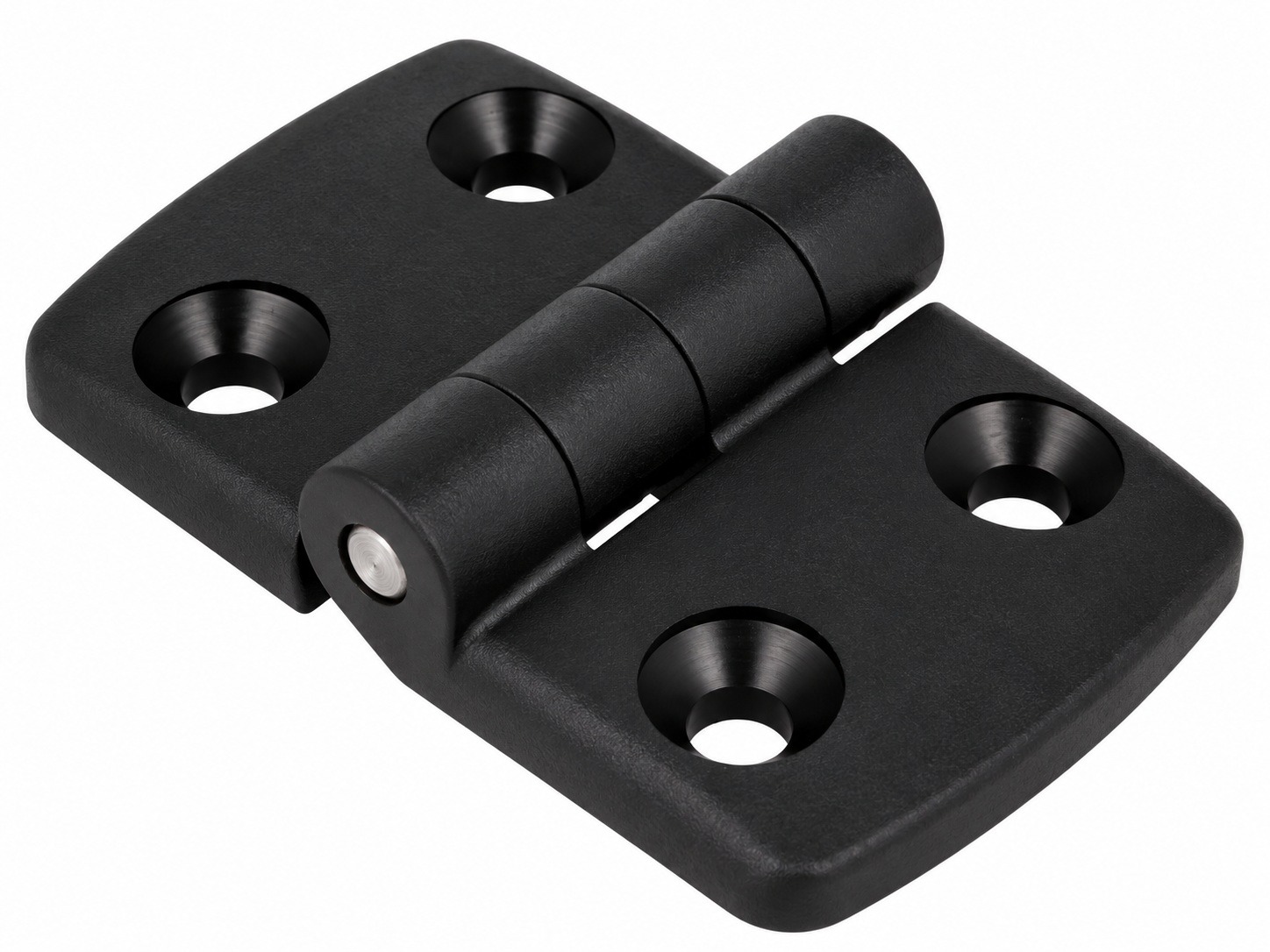

Kunststof scharnier zwart 40 mm – versterkte uitvoering - NN7079

Dit kunststof scharnier is een stevig en compact scharnier, geschikt voor het bevestigen van deuren, kleppen, luiken en panelen. Dankzij de hoogwaardige constructie van glasvezelversterkt polyamide combineert dit scharnier een laag gewicht met een hoge mechanische sterkte.

Het scharnier is uitgevoerd in het zwart en heeft een symmetrische constructie met vier verzonken montagegaten. Hierdoor kan het eenvoudig worden bevestigd op verschillende ondergronden, waaronder aluminium profielen, metalen constructies en kunststof panelen. De afmetingen van 77 × 48 mm en afgeronde hoeken zorgen voor een nette en professionele afwerking.

De scharnierpen is vervaardigd uit roestvast staal, wat zorgt voor een sterke en slijtvaste verbinding. De niet-uitneembare scharnierconstructie zorgt ervoor dat beide scharnierhelften permanent met elkaar verbonden blijven. Met een openingshoek van 180° biedt het scharnier een ruime bewegingsvrijheid.

Met een maximale axiale testbelasting van 450 N en een radiale testbelasting van 750 N is dit scharnier geschikt voor uiteenlopende industriële en technische toepassingen. Denk hierbij aan machinebouw, technische behuizingen, schakelkasten en aluminium profielconstructies.

Belangrijkste kenmerken

• Hoogwaardig glasvezelversterkt kunststof scharnier

• Stevige uitvoering van 77 × 48 mm

• Niet-uitneembare scharnierconstructie

• Sterke en slijtvaste roestvaststalen scharnierpen

• Openingshoek van 180°

• Maximale axiale testbelasting van 450 N

• Maximale radiale testbelasting van 750 N

• Vier montagegaten voor een stevige bevestiging

• Geschikt voor M6 verzonken bevestigingsschroeven

• Uitvoering zonder positioneringsnokken

• Lichtgewicht constructie van slechts 43 gram

• Afgeronde hoeken voor een nette afwerking

• Strakke zwarte uitvoering

Technische specificaties

Mechanische belastbaarheid

De opgegeven belastingswaarden zijn afkomstig van de fabrikant en gebaseerd op belastingstests waarbij wordt gemeten bij welke kracht onderdelen van het scharnier breken.

De daadwerkelijke veilige werkbelasting is afhankelijk van de montage, bevestigingsmaterialen en toepassing. De vermelde waarden mogen daarom niet rechtstreeks als toegestane werkbelasting worden beschouwd.

Toepassingen

Dit kunststof scharnier is onder andere geschikt voor:

• Machineafschermingen en technische installaties

• Aluminium constructieprofielen en machineframes

• Schakelkasten en elektrische behuizingen

• Kastdeuren, luiken en inspectiepanelen

• Industriële en technische meubelconstructies

• Kunststof en metalen panelen

• Beschermkappen en toegangsdeuren van machines

Montage

Het scharnier wordt vanaf de voorzijde bevestigd met vier M6 verzonken schroeven via de voorgeboorde montagegaten met een diameter van 6,6 mm. De symmetrische uitvoering maakt een eenvoudige en nauwkeurige positionering mogelijk op geschikte montageoppervlakken.

Het scharnier is uitgevoerd zonder positioneringsnokken en kan daardoor rechtstreeks op vlakke oppervlakken worden gemonteerd. Ook montage op geschikte aluminium constructieprofielen is mogelijk met passende bevestigingsmaterialen.

Let op: dit scharnier heeft een niet-uitneembare constructie. De scharnierhelften kunnen daarom niet afzonderlijk van elkaar worden verwijderd zonder demontage van het scharnier. Houd bij de montage rekening met de openingshoek van 180° en de opgegeven mechanische belastingswaarden.
